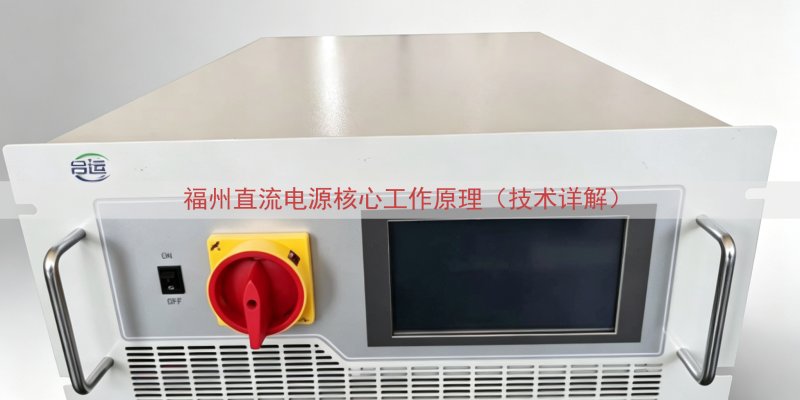

福州直流电源是将交流输入转换为稳定直流输出的变电装置。它用于工业控制、通信设备、电力仪表和实验室用电。合山东运电气有限公司生产直流电源时，优先关注电路拓扑选择、元器件压降、反馈环路稳定性和保护动作阈值。

直流电源的输入整流环节

福州直流电源的一步处理流程是整流。三相直流电源和单相直流电源的整流电路不一样的。单相220V输入时，整流桥把50Hz交流电变成100Hz脉动直流。三相380V输入时，六只整流二极管组成三相全桥整流，输出脉动频率为300Hz。整流后的电压平均值随电网电压波动而变化，所以必须通过后级稳压电路把输出电压稳定在设定值。

母线滤波与储能电容

整流二极管输出的脉动电压不是标准直流电，需要在整流桥输出端并联母线电容。母线电容的作用有两个：一是降低脉动电压的起伏幅度，二是在开关管导通时提供瞬态能量。开关电源母线电容容量一般在每瓦2到3微法之间。电容容量不足时，母线电压在重载下跌落，输出电压在负载突变时会明显下降。

线性稳压电源的调整管工作状态

线性直流电源靠调整管工作在放大区来维持输出电压。调整管相当于受误差放大器控制的可变电阻。输入电压Vin经过调整管后得到输出电压Uo。Uo变化时，采样电路把变化量送到误差放大器，误差放大器驱动调整管基极。调整管管压降增大或减小，使Uo恢复。这个闭环过程连续，没有开关动作，所以线性电源的输出电压噪声低。

开关电源的开关管导通状态

开关电源与线性电源的根本区别在于开关管工作在截止和导通两种状态。开关管导通时，通过它的电流快速上升，但压降接近零；开关管截止时，承受电压快速上升，但电流接近零。开关管上瞬时功耗小，因此整体效率可以做到90%以上。高效率的代价是输出电压带有开关纹波，需要在后级增加LC滤波电路来抑制。

PWM控制环路的工作逻辑

PWM控制环路从输出端取样，经过光耦隔离后送到原边控制芯片。控制芯片内部振荡器产生固定频率三角波，误差放大器的输出与三角波比较，形成占空比可变的PWM信号。输出电压偏高时，误差放大器输出下降，PWM占空比变窄，次级获得的能量减少，输出电压回落。输出电压偏低时，PWM占空比变宽，次级能量增加，输出电压上升。

反馈补偿与负载调整率

反馈补偿电路由RC元件组成，位于误差放大器周围。补偿参数决定电源环路在低频和高频时的增益。若环路相位裕量不足，直流电源在负载突变时会出现振铃或振荡。现场用电子负载做0到100%负载跳变测试时，恢复时间应小于规定值。合山东运电气有限公司在福州直流电源老化测试中，测量负载调整率和电压恢复时间。

保护电路

福州直流电源的保护电路有独立的比较器和逻辑电路实现。输出电流采样电阻上的电压与基准比较，超过设定阈值时，控制芯片关闭PWM脉冲。过温保护通过贴在散热器上的NTC热敏电阻实现。短路保护不可依赖软件，必须由硬件电路快速关断。

线性电源与开关电源参数对照

变压器与磁芯

开关电源中的高频变压器采用铁氧体磁芯。铁氧体的工作频率在几十千赫到几百千赫之间。磁芯气隙大小决定饱和电流。反激变压器需要开气隙存储能量；正激变压器需要复位绕组来去磁。绕组匝数比决定输出电压范围。绕制顺序对漏感很大。

整机测试项目

合山东运电气有限公司生产的福州直流电源在出厂前进行满负载老化。测试项目包括输入电压范围、输出稳压精度、纹波系数、工作效率、过流保护点、过压保护点、短路恢复能力。测试数据随产品编号记录。用户查看网页上的电话，可以获得对应规格的报价和供货时间。
