福州岸电电源核心工作原理 新手入门必备知识

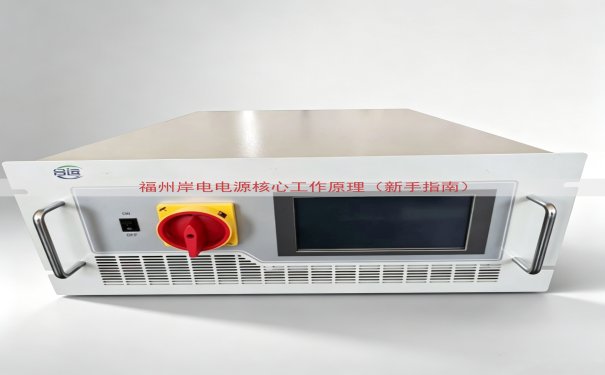

福州岸电电源是船舶靠港时连接陆地电网的电力变换设备。它的作用是解决船舶停泊时的用电问题。

一、福州岸电电源的用途

船舶靠港后，如果船上发电机一直运行，会消耗燃料，排出废气，产生噪音。港口要求停泊船舶使用岸电。福州岸电电源把港口电网的三相交流电变换成船舶需要的电压和频率。船上设备如照明、空调、泵、舵机都能正常使用。

二、福州岸电电源的部件

三、核心工作原理

福州岸电电源使用交一直一交变换方式。整个变换流程分成四步。

1. 整流

港口电网的三相交流电先进入输入断路器，再送到整流单元。整流单元内部有整流桥，把三相交流电变为脉动直流电。福州岸电电源的整流电路采用不可控整流或PWM整流。不可控整流结构简单，PWM整流能够控制输入功率因数。

2. 滤波

脉动直流电的电压波形不平直。直流滤波电容反复充电和放电，让直流母线电压变得平稳。福州岸电电源直流母线的工作电压一般在五百伏左右，具体数值由设备内部设定。

3. 逆变

平稳的直流电进入IGBT逆变器。IGBT是绝缘栅双极型晶体管，工作在开关状态。控制芯片生成PWM脉冲，控制IGBT的通断。IGBT快速开关，把直流电斩波成交流电。改变PWM波的宽度，可以调节输出电压大小。改变PWM波的周期，可以调节输出频率。

4. 隔离与匹配

逆变器输出的交流电频率已经符合船舶要求。隔离变压器把电压调整到三相四百四十伏或三相六百九十伏，同时把船舶电网和港口电网隔开，提高安全性能。

四、常见船舶岸电电压等级

福州港区的货船使用三相440V、60Hz电源较多。

五、工作原理中的关键控制

电压闭环调节通过传感器实时检测输出电压，与给定值比较，调整PWM占空比。输出频率控制根据船舶设备的铭牌要求设定。相位跟踪功能用于船舶由发电机供电切换为岸电供电时，确保两个电源相位一致。负载特性控制让岸电电源在电机启动时提供足够电流。

六、岸电使用安全事项

福州岸电电源使用期间，操作人员要遵守安全规程。绝缘电阻要定期测量，电缆接头不能松动。设备外壳接地必须可靠。启动顺序是先合输入断路器，再启动整流逆变部分，观察直流母线电压正常后，合输出断路器向船舶供电。断电时反过来操作。

输出频率和电压要在船舶设备允许范围内。不一样的船型的用电要求不一样的，福州岸电电源能够提供多组电压输出。配电板上的仪表监视电压和电流。出现过载时，保护电路动作，输出断路器跳闸。

七、设备与询价方式

山东运电气有限公司提供福州岸电电源配套设备。该公司生产的岸电电源应用在多个港口。设备的具体配置和价格需要查看本网页上的电话进行沟通，获取实际报价。
