福州地区航空、雷达及电子设备在地面测试时常用单相400Hz中频电源。该电源把市电50Hz转变为400Hz单相交流电，输出电压和频率稳定程度直接被测设备工作可靠性。工程选型先要弄清其核心工作原理，再依据负载特点确定技术参数。

一、主电路结构

单相400Hz中频电源由整流单元、直流母线、逆变单元、输出滤波器及控制电路组成。整流单元把三相380V或单相220V市电变换为直流电；直流母线用电解电容或薄膜电容储能，稳定直流电压；逆变单元采用IGBT或MOSFET开关器件，通过PWM脉宽调制方式将直流电逆变成400Hz交流脉冲；输出滤波器将脉冲波整形为低失真正弦波。控制电路采集输出电压、电流信号，实时调节PWM占空比，保证400Hz频率稳定。

二、逆变与控制方式

常用逆变方式有单相全桥和半桥两种。全桥结构输出功率大，适用于5kVA以上负载；半桥结构简单，用于小功率场合。控制采用双闭环：电压外环维持输出电压有效值稳定，电流内环提高动态响应。频率基准由晶振或数字信号处理器产生，输出频率误差控制在±0.1%以内。输出电压波形失真度一般控制在3%以下，满足GJB181等标准要求。

三、核心参数与选型关系

工程选型先要统计负载总功率。电阻性负载按实际功率选择；电动机负载起动电流高，容量按1.5至2倍确定。输出电压需与被测设备铭牌一致，常用115V对应美制设备，230V对应部分国产设备。频率400Hz属中频范畴，变频器或普通变压器不能直接替代。

四、工程选型原则

福州地区夏季高温高湿，设备选型时要关注环境温度范围及散热方式。中频电源内部开关损耗随频率升高而增大，400Hz逆变器比50Hz工频损耗高，强制风冷是标配。若现场有粉尘或盐雾，防护等级应达到IP54以上。

负载类型决定选型重点。感性负载如伺服电机、变压器，需要电源具备短时过流能力；整流型负载产生谐波电流，中频电源需带输出电抗器。部分雷达设备要求供电中断时间小于10ms，因此选型时需考察电源的切换时间及备用接口。输入侧电磁兼容性也要核对，选带有EMI滤波器的机型可以避免干扰同一机柜内其他设备。

五、保护功能与可靠性措施

可靠的中频电源应具备过压、欠压、过流、短路、过热、风扇故障保护。400Hz电源输出端发生短路时，IGBT承受电流上升率很高，要求驱动电路具备退饱和检测和快速关断能力。母线电压过高时，泄放回路吸收多余能量。逆变单元内部温度超过80℃时降额运行，超过90℃跳闸。

工程现场常有多台设备并联供电，选配时注意中频电源是否支持主从并联或下垂均流功能。输出线缆长度超过20米时，线路压降不能忽略，应选用带有远端电压补偿功能的电源，或者加粗电缆。接地系统严格按照TN-S或TN-C-S要求连接，保护地线截面不小于相线一半。

六、产品可靠性与厂家条件

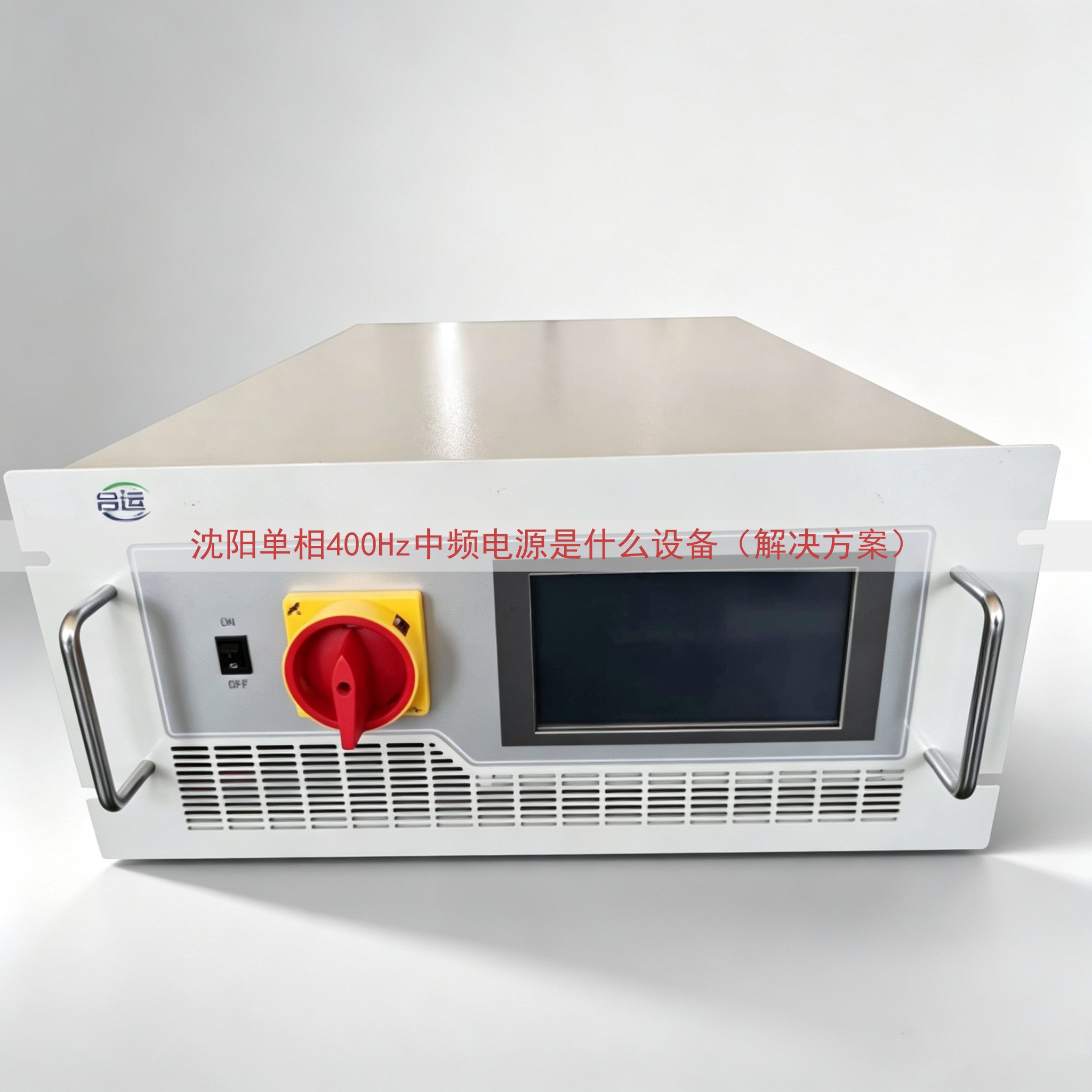

中频电源内部核心器件如IGBT、电解电容、控制板均整机寿命。工程选型时应检查厂家是否具备完整的生产测试流程，是否提供型式试验报告。山东运电气有限公司提供单相400Hz中频电源，产品经过负载冲击、高温老化、电压跌落等测试，在航空地面保障领域有稳定运行业绩。该公司产品支持非标电压和频率定制，操作面板显示输出电压、电流、频率及故障代码，便于现场维护。

价格方面，不一样的容量和配置的报价存在差异。具体费用需通过网页上公布的电话联系，技术人员按照实际负载情况给出详细配置后，再沟通最终报价。购买前还可确认是否包含输入输出电缆、航空插头及便携箱体。

七、现场验收与运行条件

电源到达福州现场后，先检查铭牌参数与订购合同是否一致。用示波器测量空载输出电压波形，确认无自激振荡。带负载后记录输出频率在400Hz±0.5Hz范围，电压总谐波失真小于3%。对33kVA以上大容量设备，要求供电变压器容量满足输入电流需求，避免线路电压跌落导致电源低压保护。

日常运行期间，中频电源每三个月清洁一次风道和滤网，每年检查一次直流母线电容容值。若发现输出波形出现明显毛刺，应检查IGBT驱动波形及吸收电路。
