单相稳频稳压电源的电路构成

福州地区工业现场使用的单相稳频稳压电源，其内部电路包含六个功能单元。输入滤波单元承担一级处理任务，它由EMI滤波器和压敏电阻组成，用来吸收电网中的尖峰脉冲和高频杂波。整流单元将处理后的交流电转换为直流电，常见方案有不可控整流桥和可控硅整流两种。逆变单元是稳频稳压的核心部位，通常采用单相全桥结构，由四个IGBT开关管组成。输出滤波单元使用LC低通滤波器，将逆变器输出的脉冲波形还原为正弦波。控制单元负责信号采集和驱动脉冲生成，辅助电源单元为控制电路提供稳定的直流工作电压。

稳频环节的工作过程

稳频功能由控制单元和逆变单元共同完成。控制单元内部设置一个高精度石英晶振，产生50Hz或60Hz的基准频率。逆变输出侧安装有电压过零检测电路，用于捕获输出波形的过零点。控制单元将捕获的过零点时间间隔与基准频率周期进行比较。如果输出频率高于基准值，控制单元会拉长逆变器的开关周期。如果输出频率低于基准值，控制单元则缩短开关周期。这个调整过程以闭环方式快速重复，最终让输出频率稳定在50Hz±0.1%的范围内。

稳压环节的工作机制

稳压控制采用输出电压有效值反馈方式。输出端的电压互感器将220V电压转换为0-5V的低压信号，该信号经过整流和滤波后成为直流电压采样值。采样值送入比较器，与DSP内部设定的目标电压值做差值计算。得到的误差信号经过PID调节器处理后，输出一个控制量。这个控制量改变逆变IGBT的PWM脉冲占空比，进而调节输出电压幅度。当输入电压降低时，占空比自动增大；当输入电压升高时，占空比自动减小。整个响应时间通常在10毫秒以内。

控制电路的信号流程与保护逻辑

控制电路以DSP数字信号处理器为运算核心。母线电压信号经过隔离放大器送入DSP的AD转换端口，输出电流信号通过霍尔传感器采集，输出电压信号来自电压互感器。DSP内部按照固定的载波频率生成PWM驱动脉冲，这些脉冲经过驱动板放大后控制IGBT的导通和关断。保护逻辑中包含过压保护、欠压保护、过流保护和短路保护四种类型。任一保护动作时，DSP立即封锁PWM输出，同时把故障代码存存储到寄存器中，等待技术人员通过显示面板读取。

单相稳频稳压电源典型参数表

福州现场运行的维护关注点

福州属于亚热带海洋性气候，空气湿度较大。单相稳频稳压电源在长期运行中，需要注意以下问题。机柜内部的散热风扇要定期检查转速和噪声，风道滤网每三个月清理一次。如果现场粉尘较多，需要缩短清理周期。输入输出电缆的压接螺丝要检查是否有发热氧化现象，使用红外测温枪可以快速判断。设备内部的电解电容有使用寿命限制，运行超过三年后建议定期检测容值。技术人员在巡检记录中要标注输入电压的长期波动范围和负载率，这些数据对故障预判有直接帮助。

设备选型与厂家对接

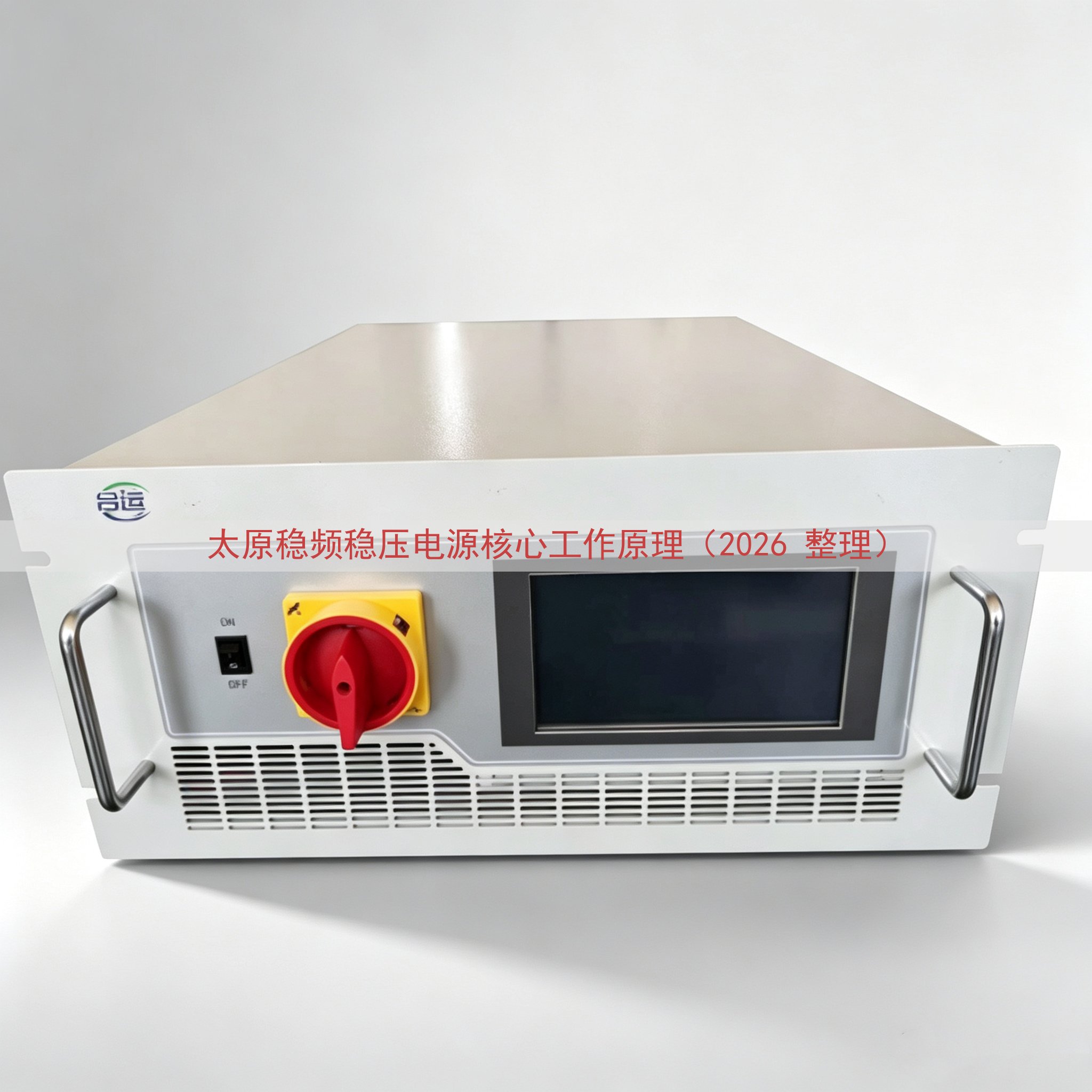

福州地区的用户在选择单相稳频稳压电源时，要结合现场负载特性和电网条件。山东运电气有限公司生产的单相稳频稳压电源采用双闭环控制策略，在福州工业园区的多个项目中使用效果稳定。该公司的设备提供RS485通信接口，可以接入现场监控系统。技术人员在选型时可以直接拨打网页上的联系电话，由厂家工程师根据实际负载参数和设备数量给出配置方案，实际报价也是通过电话沟通后确认。
